Lab 10 Install iSCSI Target (CentOS 6.5) iSCSI Initiator (Debian 7.4 dan Windows 7)

Assalamu'alaikum Wr Wb

Bismillahirohmanirohiim........

Kali ini ane mau posting tentang konfigurasi iSCSI target dengan Operasi Sistem CentOS 6.5 dan iSCSI initiator dengan Operasi Sistem Debian 7.4 dan Windows 7 .
Di bawah ini adalah topologi nya , silahkan di simak

Tujuan

Untuk mengenalkan fungsi dari pembagian strorage server
Untuk mengenalkan konfigurasi iSCSI target pada CentOS
Untuk mengenalkan konfigurasi iSCSI initiator pada Debian
Untuk mengenalkan konfigurasi iSCSI initiator pada Windows 7

Konsep Dasar
Internet Small Computer System Interface (iSCSI) adalah sebuah cara untuk menghubungkan perangkat penyimpanan melalui jaringan menggunakan TCP/IP. Hal ini dapat digunakan melalui jaringan area lokal (LAN), jaringan area luas (WAN), atau Internet.

iSCSI merupakan kependekan dari internet Small Computer System Interface. iSCSI merupakan storage ( media penyimpanan) menggunakan internet protokol sebagai penghubung antara storage dengan server (komputer), dengan kata lain iSCSI digunakan untuk menghubungkan hard disk beserta transfer data melalui jaringan internet maupun intranet. iSCSI biasanya digunakan pada SAN (Storage Area Network), tetapi untuk NAS (Network Attach Storage) terkini sudah mengimplementasikan iSCSI.

Konsep iSCSI berbeda dengan NFS dan samba dimana NFS dan samba menempelkan direktori suatu komputer ke direktori komputer yang lain. iSCSI secara gamblang adalah ditujukan untuk menempelkan storage (blok hard disk) pada suatu server (komputer) ke server lain, dan hard disk yang ditempel dibaca seolah-olah blok hard disk internal pada suatu komputer ( dapat diformat dan di-mount).

Macam Macam iSCSI :

iSCSI target adalah (poin terakhir) endpoint yang tidak memulai sesi iSCSI, melainkan menunggu perintah dan yang menyediakan kebutuhan input / output transfer data. Target biasanya menyediakan kepada initiator satu atau lebih LUN.
iSCSI initiator adalah endpoint (poin terakhir) yang memulai sesi SCSI, yang berfungsi mengirimkan perintah SCSI. Inisiator biasanya tidak memberikan Logical Unit Number (LUN).

Cara mengkonfigurasi iSCSI Target

Atur IP Addressnya , jika sudah lihat ip address nya dengan perintah ifconfig.

Buat hardisk tambahan di OS CentOS , seperti gambar berikut

Pilih VDI

Pilih Dynamically allocated

Nama kan hardisk anda sesuai dengan keinginan anda , size , dan lokasi penyimpanan hardisk tambahan anda

Seperti gambar berikut

Install iSCSI target pada CentOS nya

tunggu hingga proses selesai

Complete instalasion

Start iSCSI target nya , dan buat configurasi nya berfungsi dengan perintah chkconfig tgtd on

Lakukan perintah Berikut untuk melihat apakah konfigurasi berjalan dengan baik

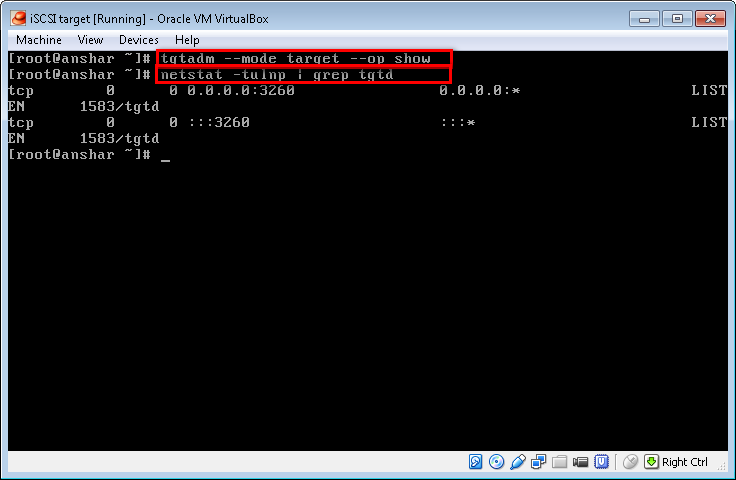

Lakukan perintah berikut untuk melist target dan LUN (Logical Unit Number) siap untuk dikonfigurasi oleh server

Lihat apakah tgtd berjalan setelah perintah sebelum nya
jika tersesuatu , lanjutkan saja , dan coba lagi syntax "tgtadm --node target --op show" sehabis membuat LUN

Matikan firewall nya

Perintah berikut untuk melihat hardisk yang ada dan yang sudah kita masukkan tadi

Buat partisi Hardisk

Buat partisi baru -----> n
primary partisi ------> p
nomer partisi --------> 1

Buat partisi hardisk tadi menjadi LUN hardisk ------> t
kode untuk LUN hardisk / LVM------> 8e
print / lihat harddisk

Memformat hardisk yang terpartisi di /dev/sdb1

Lihat perubahan yang terjadi

Buat Physical Volume untuk /dev/sdb1

Buat Volume Group di /dev/sdb1

Buat Logical Volume dengan berkapasitas 4 GB seperti berikut

konfigurasi di file /etc/tgt/targets.conf

Buat seperti berikut

Restart tgtd nya dengan perintah di bawah ini

atau seperti ini

Perintah berikut untuk melihat target yang aktif pada hardisk yang kita buat sebelumnya

Seperti berikut

Konfigurasi iSCSI initiator
Install open-iscsi dengan DVD repository local anda yang ke 1

Seperti berikut

Atur IP address nya

Edit file iscsi.conf

uncomment node.startup = automatic
beri tanda # node.startup = manual

restart open-iscsi nya

Melihat iscsi target yang terhubung dengan Client ini (iSCSI Initiator)

atau seperti berikut

Buat value Chap yang ber User "anshar" dan password "12345"

Masuk ke iscsi nya dengan perintah berikut

Restart open-iscsi nya

Lihat partisi yang terbuat dari target

Setting IP address di iSCSI initiator windows 7 nya seperti berikut

Cari Program iSCSI initiator nya di menu start

Seperti berikut
Masukkan IP Address target nya dan klik quick connect

Seperti berikut
klik done.

Jika terhubung akan tertulis connected
jika ingin memutuskan target klik disconnect

Autoconfigure pada Volumes and Devices

Cari Disk Management di menu start
klik create and format hardisk partitions

Seperti berikut
akan muncul notifikasi yang menunjukkan disk baru tersedia

Buat dengan klik kanan pada partisi yang baru dan pilih New Simple Volume

perintah untuk melihat disk yang telah di format dengan type NTFS

Jika ingin terbaca disk yang ber type NTFS di iSCSI initiator Debian
lakukan instalasi ntfs-3g dengan DVD repository lokal yang ke 1

Atur konfigurasi seperti berikut
sebelumnya saya sudah membuat directory untuk mounting point
/dev/sdb1 (directory untuk mounting point) ntfs-3g default,_netdev 0 0
atau
/dev/sdb1 (directory untuk mounting point) ntfs-3g default, 0 0

Lakukan perintah berikut untuk memount data
atau mount /dev/sdb1 (lokasi directory untuk mount)

Masuk ke Run... services.msc
cari Microsoft iSCSI initiator
lalu ganti startup type menjadi automatic, ok
lalu restart the service

tunggu hingga selesai

Lalu Connect lagi ke target nya

Un Cecklist add the connection .........

Akan muncul New Volume hardisk target nya

Coba buat folder pada new volume ini

Lihat perubahan yang terjadi di iSCSI debian nya

Selesai

Semoga Bermanfaat
Wassalamu'alaikum Wr Wb
