1. Pasangkan kabel straight dari server ke switch atau sebaliknya.
3. Lalu atur ip address server nya.
4. lalu kita masuk ke komputer nya dengan mengklik komputernya , pilih tab menu desktop lalu terminal dan ok.
akan muncul tampilan berikut
5. lalu masuk ke mode "Previllage Mode" dengan mengetikkan perintah >en dan >enable.
6. lalu masuk ke mode "Global Configuration Mode" dengan mengetikkan perintah #config terminal atau #conf t
7. lalu buat nama hostname anda dengan perintah #hostname <nama host anda>
8. atur interface dan ip address untuk switch nya. Dengan perintah #interfaces vlan 1 <enter> #ip address <ip address untuk switch nya> <subnet mask untuk switch nya>
9. kemudian ketikkan #no sh <<<<<-------------untuk meng-enable-kan address nya
10. cek interfaces vlan nya . #show interfaces vlan <vlan berapa> (exit dahulu dari mode Global Configuration Mode)

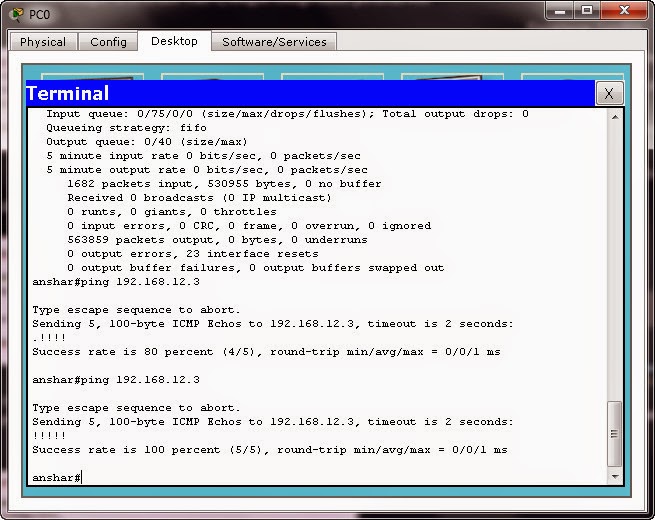

test koneksi dengan server nya . Dengan perintah #ping <ip servernya>
11. copy file konfigurasi dari running-config ke startup-config dengan perintah
#copy running-config startup-config <enter>
<enter>
12. Buat file pada flash memory switch dengan perintah
#copy running-config flash: <enter>
tuliskan nama file konfigurasi nya <enter>
lihat isi dalam flash memory switch dengan perintah #dir flash:
dan kemudian reload switch nya dengan perintah #reload <enter>
masuk lagi ke mode Previllage Mode
untuk mem-backup file flash memory switch ke tftp dengan menggunakan perintah
#copy flash: tftp: <enter>
nama sumber filenya ------>>>>>>config.txt (harus sama nama filenya dengan yang kita copy kan sebelumnya)
ip address server nya
ubahlah nama file yang ingin kita backup <enter>
bisa di cek di server nya dengan mengklik icon / gambar servernya lalu pilih tab menu config dan pilih tftp
13. kita hapus file di flash memory switch nya dan kita restore lagi file konfigurasi nya ke flash memory switch.
Dengan menggunakan perintah
#delete flash:
tuliskan nama file yang ingin dihapus <enter>
<enter>
kita lihat dahulu apakah sudah terhapus apa belum ,,
#dir flash:
lalu restore dari tftp ke switch dengan perintah
#copy tftp: flash:
isikan ip address servernya
isikan nama file yang tadi di backup dari tftp server ke flash memory switch
nama file yang ingin di restore ke flash: contoh nya config.txt
tunggu hingga selesai
ok
jika ada terjadi traslating from ......... maka perintah yang anda ketikkan salah atau keliru sedikit. proses translating tersebut agak lama . berhati hati lah mengetikkan perintah nya
lebih lanjutnya lihat di video tutorial ini .........
1. Pasangkan kabel straight dari server ke switch atau sebaliknya.
2. Pasangkan kabel console dari switch ke computer dengan RS 232.
3. Lalu atur ip address server nya.
4. lalu kita masuk ke komputer nya dengan mengklik komputernya , pilih tab menu desktop lalu terminal dan ok.
akan muncul tampilan berikut
5. lalu masuk ke mode "Previllage Mode" dengan mengetikkan perintah >en dan >enable.
6. lalu masuk ke mode "Global Configuration Mode" dengan mengetikkan perintah #config terminal atau #conf t
7. lalu buat nama hostname anda dengan perintah #hostname <nama host anda>
8. atur interface dan ip address untuk switch nya. Dengan perintah #interfaces vlan 1 <enter> #ip address <ip address untuk switch nya> <subnet mask untuk switch nya>
9. kemudian ketikkan #no sh <<<<<-------------untuk meng-enable-kan address nya
10. cek interfaces vlan nya . #show interfaces vlan <vlan berapa> (exit dahulu dari mode Global Configuration Mode)
test koneksi dengan server nya . Dengan perintah #ping <ip servernya>
11. copy file konfigurasi dari running-config ke startup-config dengan perintah
#copy running-config startup-config <enter>
<enter>
12. Buat file pada flash memory switch dengan perintah
#copy running-config flash: <enter>
tuliskan nama file konfigurasi nya <enter>
lihat isi dalam flash memory switch dengan perintah #dir flash:
dan kemudian reload switch nya dengan perintah #reload <enter>
masuk lagi ke mode Previllage Mode
untuk mem-backup file flash memory switch ke tftp dengan menggunakan perintah
#copy flash: tftp: <enter>
nama sumber filenya ------>>>>>>config.txt (harus sama nama filenya dengan yang kita copy kan sebelumnya)
ip address server nya
ubahlah nama file yang ingin kita backup <enter>
bisa di cek di server nya dengan mengklik icon / gambar servernya lalu pilih tab menu config dan pilih tftp
13. kita hapus file di flash memory switch nya dan kita restore lagi file konfigurasi nya ke flash memory switch.
Dengan menggunakan perintah
#delete flash:
tuliskan nama file yang ingin dihapus <enter>
<enter>
kita lihat dahulu apakah sudah terhapus apa belum ,,
#dir flash:
lalu restore dari tftp ke switch dengan perintah
#copy tftp: flash:
isikan ip address servernya
isikan nama file yang tadi di backup dari tftp server ke flash memory switch
nama file yang ingin di restore ke flash: contoh nya config.txt
tunggu hingga selesai
ok
jika ada terjadi traslating from ......... maka perintah yang anda ketikkan salah atau keliru sedikit. proses translating tersebut agak lama . berhati hati lah mengetikkan perintah nya
lebih lanjutnya lihat di video tutorial ini .........
